Bremsscheiben reinigen und definiert beölen
Für CNC-bearbeitete Bremsscheiben und Bremstrommeln schwerer Fahrzeuge wurde eine mehrstufige Durchlaufanlage ausgelegt. Reinigung, Spülung, Trocknung und Beölung wurden mit dem Bauteiltransport und der Übergabe an den Verpackungsprozess verbunden.
Die Ausgangslage
Hohe Bauteilgewichte treffen auf einen sensiblen Folgeprozess
Die CNC-bearbeiteten Bauteile sollten nach der Bearbeitung gereinigt, getrocknet und mit einem definierten Schutzfilm für Verpackung und Transport vorbereitet werden. Abmessungen, Gewicht und sichere Führung bestimmten deshalb den Anlagenaufbau ebenso wie das Reinigungsergebnis.
Bauteilgewicht
Fördertechnik und Auflage mussten auf schwere rotationssymmetrische Werkstücke ausgelegt werden.
Prozesssicherheit
Reinigung, Spülung und Trocknung sollten in einem wiederholbaren Ablauf zusammenspielen.
Schutzfilm
Die Beölung musste gleichmäßig und passend zum anschließenden Verpackungsprozess erfolgen.
Mehrstufige Durchlaufanlage
Ein Materialfluss verbindet alle Prozessbereiche
Die Bauteile werden definiert auf die Förderstrecke aufgegeben und durch die aufeinander abgestimmten Behandlungszonen geführt. Manuelle Übergaben zwischen den einzelnen Schritten werden dadurch reduziert.
Werkstückauflage, Transportgeschwindigkeit, Spritzbild und Medienführung werden als Gesamtsystem betrachtet. So lässt sich der Reinigungs- und Beölungsprozess in einen kontinuierlichen Produktionsablauf einbinden.
Zuführen
Schwere Bauteile sicher aufgeben und definiert übernehmen.
Reinigen und spülen
Bearbeitungsrückstände lösen und kontrolliert austragen.
Trocknen
Restfeuchte vor der nachfolgenden Oberflächenbehandlung reduzieren.
Beölen und übergeben
Schutzfilm aufbringen und an den Verpackungsablauf übergeben.
Sonderbau und Automatisierung
Werkstückführung und Medienauftrag werden gemeinsam geplant
Bei schweren rotationssymmetrischen Bauteilen entscheidet die kontrollierte Lage während des gesamten Durchlaufs. Nur wenn Werkstückführung, Spritzbereiche, Trocknung und Beölung zusammenpassen, entsteht ein stabiler Gesamtprozess.
Ausgelegt auf Gewicht, Abmessungen und zulässige Kontaktflächen der Bauteile.
Düsenanordnung und Transportbewegung richten sich nach Geometrie und Verschmutzung.
Auftragsmenge und Verteilung werden auf Schutzanforderung und Folgeprozess abgestimmt.
Betriebszustände, Freigaben und Materialfluss werden in den Produktionsablauf eingebunden.

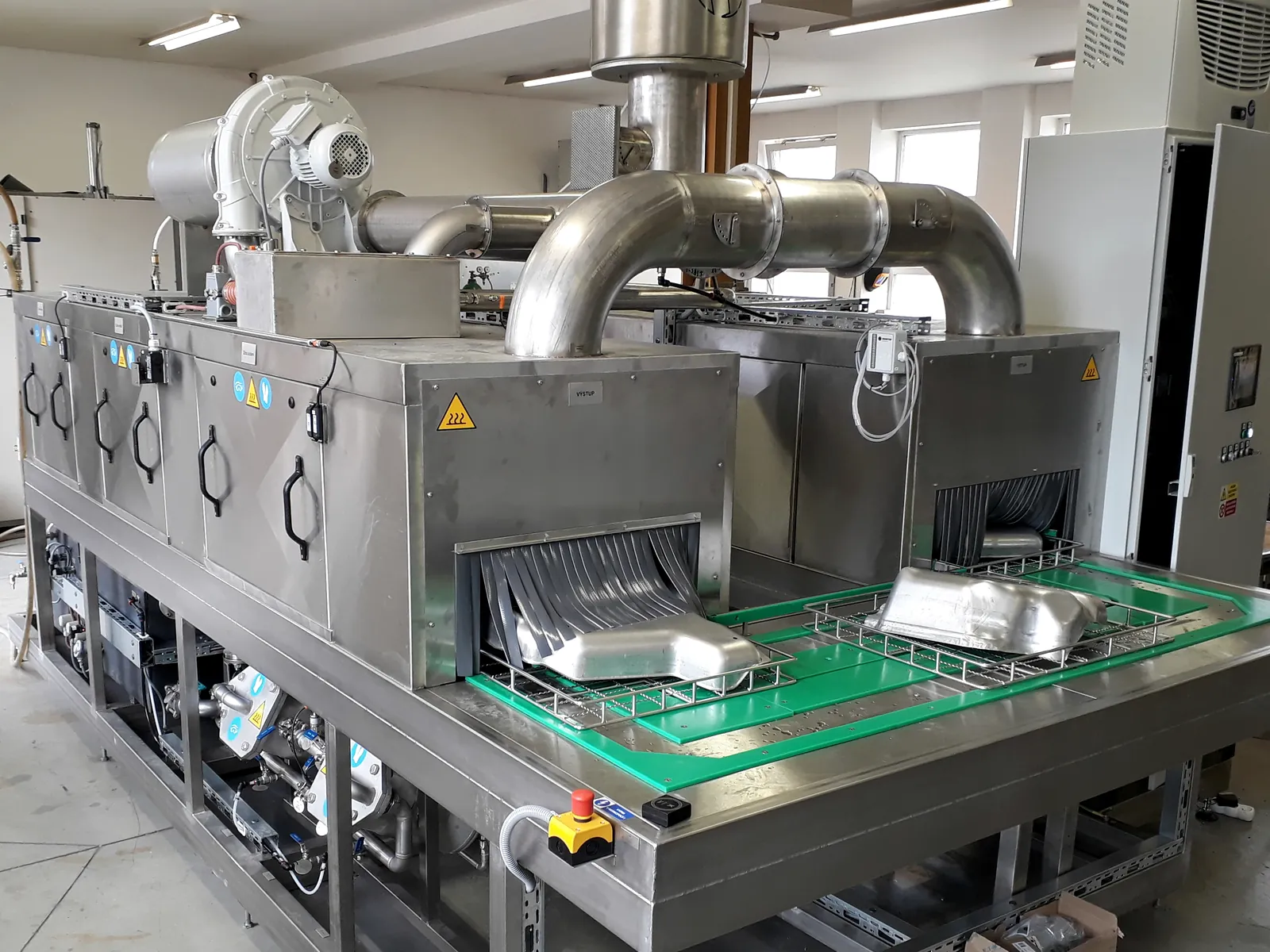

Die ergänzenden Produktaufnahmen zeigen vergleichbare technische Lösungsprinzipien. Der konkrete Projektaufbau richtet sich nach Bauteilgewicht, Geometrie, Verschmutzung und gewünschtem Schutzfilm.
Integration und Ergebnis
Reinigung und Beölung werden Teil der Produktionslinie
Die mehrstufige Anlage verbindet mehrere Bearbeitungsschritte in einem durchgängigen Prozess. Die CNC-bearbeiteten Bauteile werden nach der Reinigung für Verpackung und Transport vorbereitet.
Im Mittelpunkt steht nicht nur die Maschine, sondern das Zusammenspiel aus Werkstückhandling, Reinigungswirkung, Trocknung, Beölung und Übergabe.
Reinigung und Beölung in einer Linie verbinden?
Zeig uns Bauteile, Gewicht, Verschmutzung, gewünschten Schutzfilm und Produktionsablauf. Gemeinsam prüfen wir den sinnvollen Anlagen- und Automatisierungsgrad.
