Heißwasser-Spritzreinigung im Top-Lader

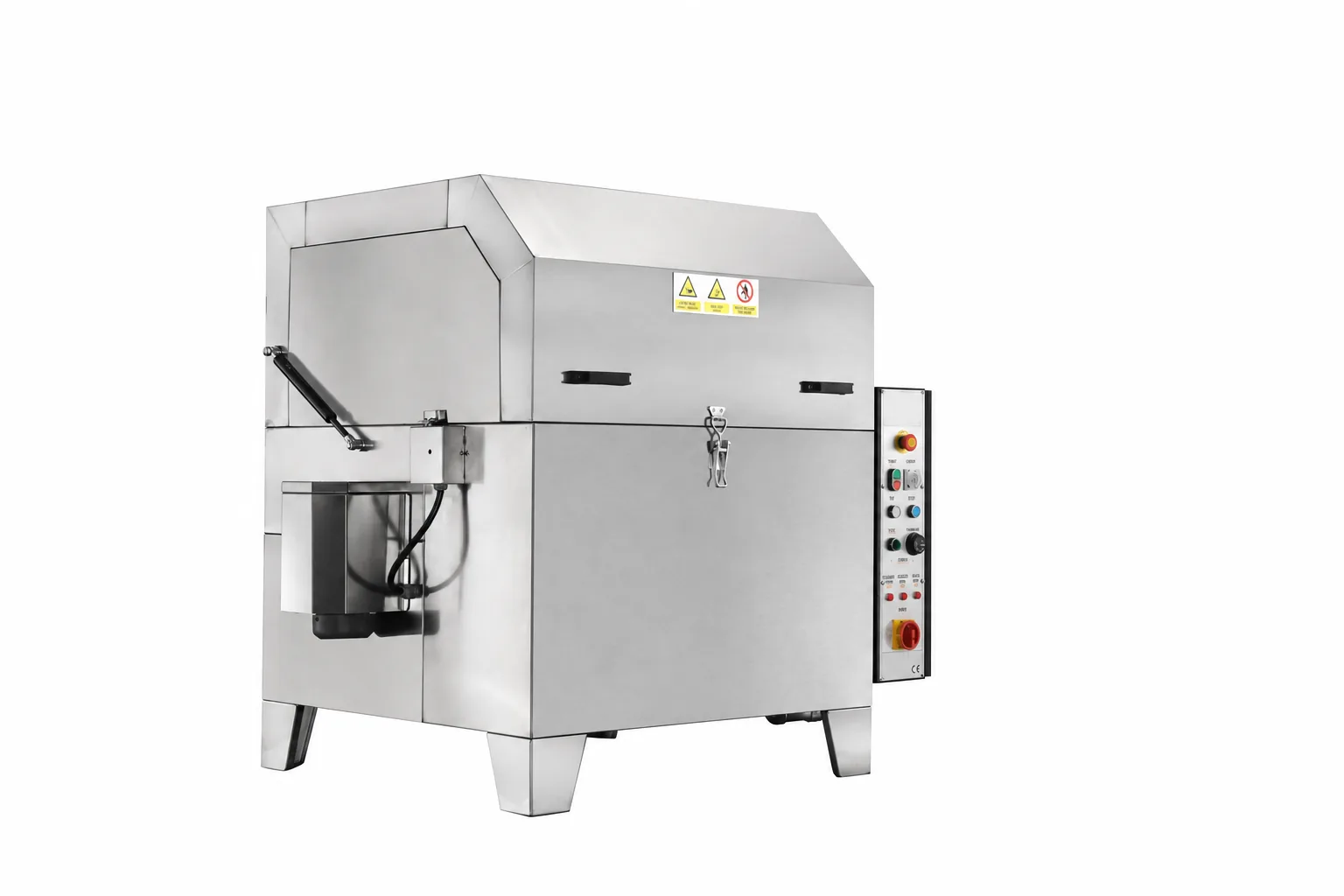

Top-Lader-Teilewaschanlagen der LYM-Serie
Die LYM-Serie verbindet kompakte Beladung von oben mit einem geschlossenen Heißwasser-Spritzprozess. Korb, Tragfähigkeit, Medienkreislauf und Bedienung werden passend zu Bauteil, Verschmutzung und deinem Produktionsablauf ausgewählt.
Funktionsprinzip

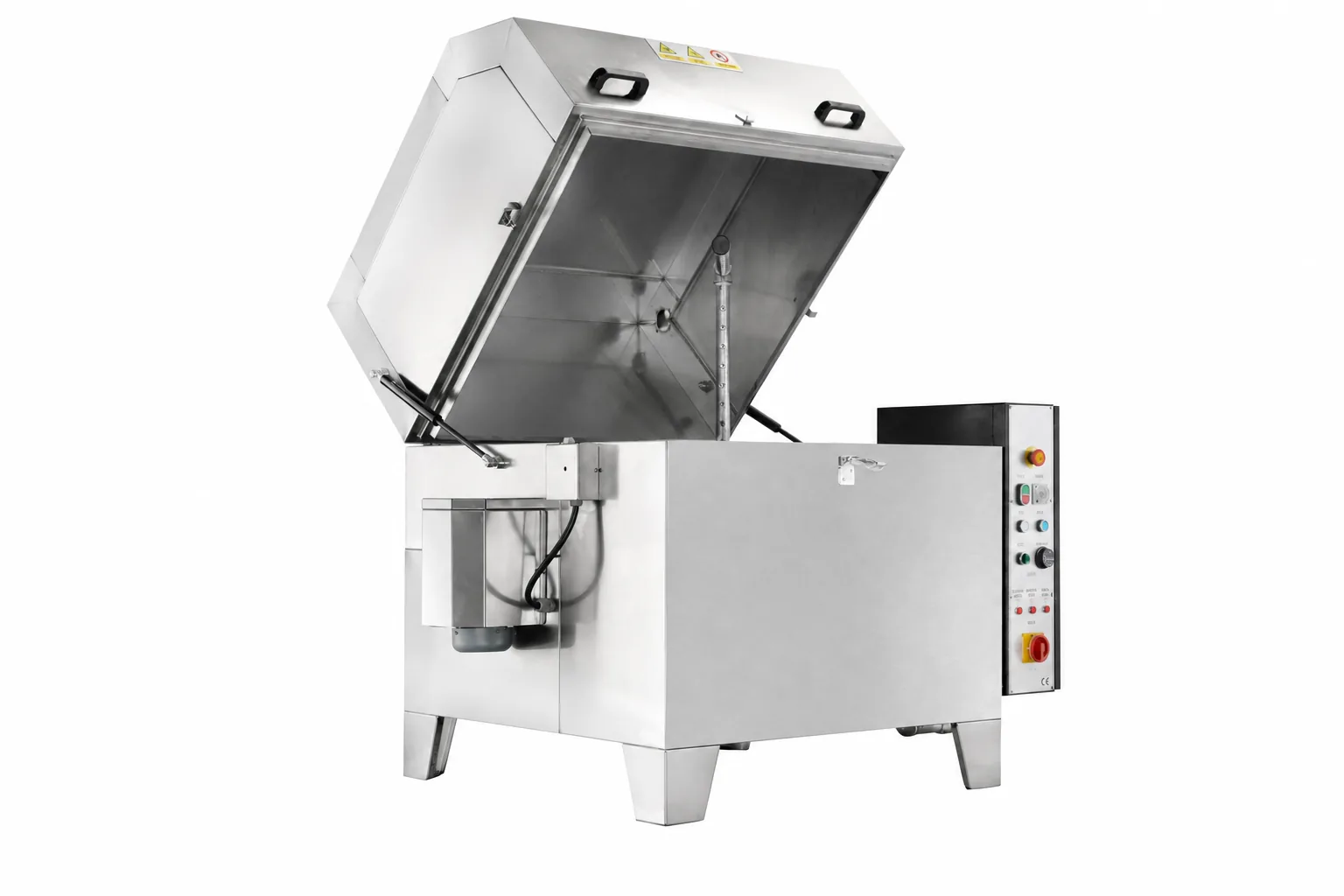

Heißwasser-Spritzreinigung im geschlossenen System
Die Werkstücke werden im Korb positioniert. Während des Waschzyklus bewegt sich der Korb, während das erwärmte Reinigungsmedium über abgestimmte Düsen auf die Bauteile geführt wird. Das Medium fließt zurück in den Tank und wird für den nächsten Zyklus bereitgestellt.
- Beladung von oben und geschlossener Chargenprozess
- Rotierender Werkstückkorb für wechselnde Anströmwinkel
- Auslegung von Temperatur, Waschzeit und Reinigungsmedium nach Anwendung
- Keine pauschale Ergebnis- oder Taktzeitgarantie ohne Bauteilprüfung
Technische Einblicke

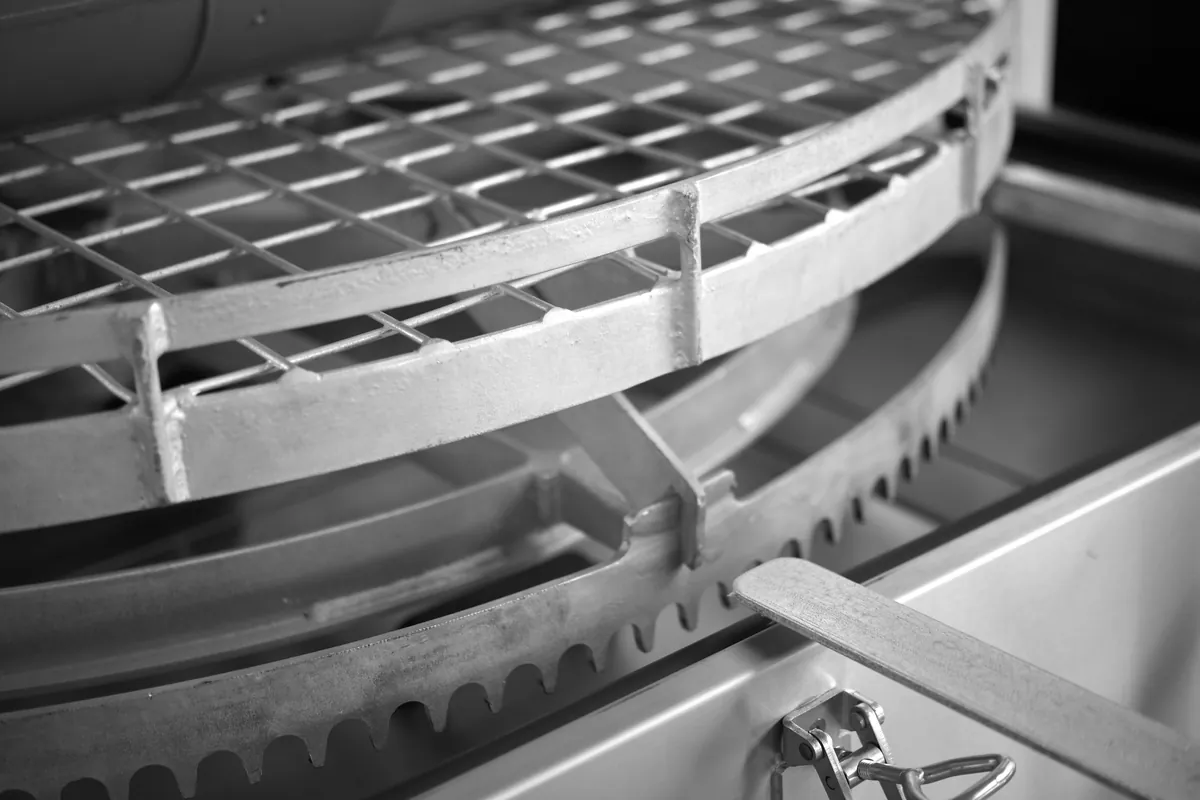

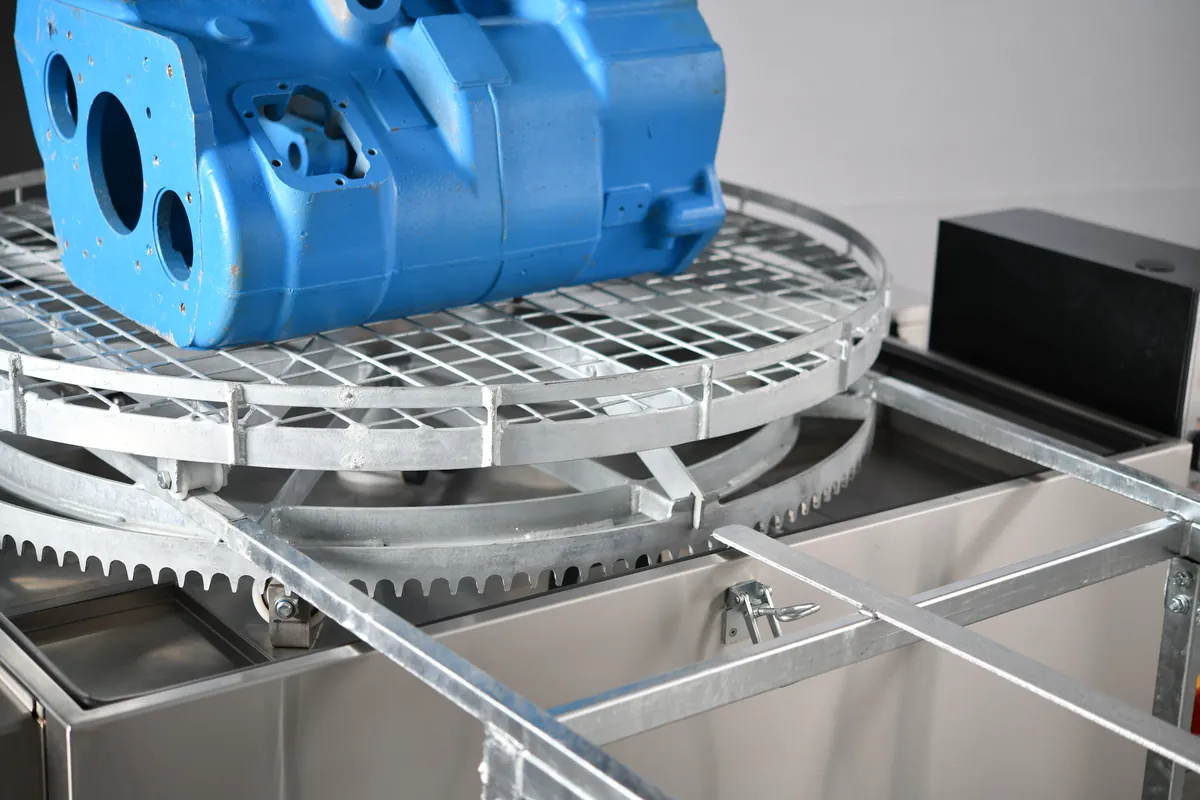

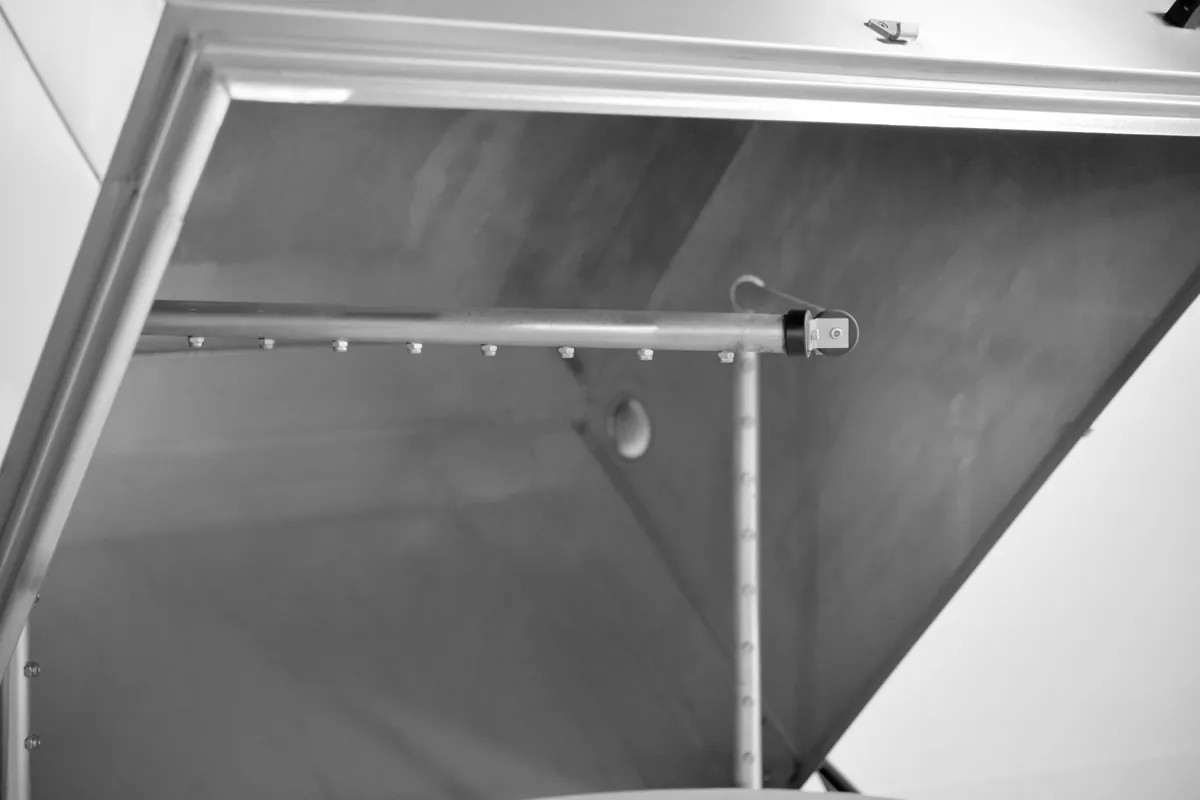

Werkstückaufnahme, Sprührohr und Korbantrieb im Detail
Die Aufnahmen zeigen drei Bausteine, die für die Auslegung eines Top-Laders zusammen betrachtet werden: sichere Werkstücklage, erreichbare Anströmung und die Bewegung des Korbs.
LYM-Baureihe
Vier LYM-Modelle für unterschiedliche Bauteilgrößen und Lasten
Die Modellbezeichnung ist nur die erste Orientierung. Entscheidend sind Bauteilabmessungen, Gewicht, Verschmutzung, Chargengröße und der gewünschte Ablauf.
LYM 950
Kompakter EinstiegMaschinenmaß 950 × 950 × 1.250 mm, maximale Teilehöhe 500 mm und 9,5 kW Gesamtleistung.
LYM 1150
Mehr KorbflächeMaschinenmaß 1.200 × 1.200 × 1.400 mm, maximale Teilehöhe 550 mm und 10 kW Gesamtleistung.
LYM 1350
Mit TransportwagenMaschinenmaß 1.300 × 1.300 × 1.500 mm, maximale Teilehöhe 650 mm und 10,5 kW Gesamtleistung.
LYM 1500
Höchste TragfähigkeitMaschinenmaß 1.800 × 1.800 × 1.600 mm, maximale Teilehöhe 680 mm, zwei Pumpen und 21 kW Gesamtleistung.
| Modell | Maschinenmaß | Korb Ø | Teilehöhe | Beladung | Tank | Pumpe | Fördermenge | Gesamt | Wagen |
|---|---|---|---|---|---|---|---|---|---|
| LYM 950 | 950 × 950 × 1.250 mm | 800 mm | 500 mm | 200 kg | 100 l | 1 × 1,1 kW | 100 l/min | 9,5 kW | – |
| LYM 1150 | 1.200 × 1.200 × 1.400 mm | 1.000 mm | 550 mm | 400 kg | 150 l | 1 × 1,5 kW | 350 l/min | 10 kW | – |
| LYM 1350 | 1.300 × 1.300 × 1.500 mm | 1.200 mm | 650 mm | 600 kg | 225 l | 1 × 2,2 kW | 350 l/min | 10,5 kW | ✓ |
| LYM 1500 | 1.800 × 1.800 × 1.600 mm | 1.350 mm | 680 mm | 700 kg | 350 l | 2 Pumpen / 4,4 kW | 350 l/min | 21 kW | ✓ |
Auf kleineren Bildschirmen kannst du die Tabelle horizontal bewegen.
Alle Modelle: Reinigungstemperatur bis 85 °C und bestätigter Anschluss 400 V / 50 Hz. Die endgültige Konfiguration wird projektspezifisch geprüft.
Auslegung und Sonderbau
Die passende Anlage beginnt beim realen Bauteil
Ein bisheriges Modell oder ein Korbdurchmesser allein reicht für die Auswahl nicht aus. Wir betrachten Werkstück, Verschmutzung, gewünschtes Ergebnis und Handling als zusammenhängenden Prozess.
Abmessungen, Gewicht, Lage im Korb und wiederkehrende Teilefamilien.
Art, Menge und Haftung von Öl, Fett, Spänen oder Produktionsrückständen.
Nachfolgeprozess, geforderte Sauberkeit und zulässige Restfeuchte.
Manuelle Beladung, Wagen, Sonderaufnahme oder Einbindung in den Produktionsablauf.
Prüfbare Optionen
Standardmaschine oder projektspezifische Ergänzung
Wenn die Aufgabe es verlangt, prüfen wir zusätzliche Komponenten. Zusatzkomponenten werden nicht pauschal versprochen, sondern passend zur technischen Anwendung ausgelegt.
- Belade- oder Transportwagen
- Bauteilspezifische Körbe und Sonderaufnahmen
- Filtration und Medienpflege
- Absaugung und angepasste Prozessführung
- Schnittstellen für vor- und nachgelagerte Abläufe
Typische Anwendungen
Top-Lader für Werkstatt, Instandhaltung und Fertigung
Fertigung
Bauteile nach spanender Bearbeitung für Montage oder Prüfung vorbereiten.
Instandhaltung
Wiederkehrende Komponenten für Befundung, Reparatur und Wiederverwendung reinigen.
Motor und Getriebe
Robuste Gehäuse und Einzelteile von Öl, Fett und losen Spänen befreien.
Schwere Chargen
Tragfähigkeit und Beladung auf große oder regelmäßig wiederkehrende Werkstücke abstimmen.
Vorgängermodelle der Top-Lader-Serie
WM650, WM650-L, WM850, WM1000 und WM1250
Die WM-Baureihe bildete die vorherige Generation unseres Top-Lader-Programms. Wenn du eine bestehende WM-Anlage betreibst oder eine passende LYM-Ausführung suchst, gleichen wir deine Bauteile und Prozessanforderungen mit der LYM-Serie ab.
| Vorgängermodell | Korb Ø | Beladehöhe | Max. Beladung | Tank |
|---|---|---|---|---|
| WM650 | 550 mm | 250 mm | 150 kg | 60 l |
| WM650-L | 550 mm | 350 mm | 150 kg | 60 l |
| WM850 | 750 mm | 350 mm | 150 kg | 60 l |
| WM1000 | 900 mm | 450 mm | 300 kg | 80 l |
| WM1250 | 1.150 mm | 600 mm | 440 kg | 200 l |
Auf kleineren Bildschirmen kannst du die Tabelle horizontal bewegen.
Die Werte geben dir eine erste Orientierung zu den früheren WM-Ausführungen. Für die heutige Auslegung betrachten wir Bauteilgröße, Gewicht, Verschmutzung und den gewünschten Prozess gemeinsam.
Für bestehende WM-Anlagen bietet k.systems eine strukturierte technische Betreuung. Anhand von Typ, Baujahr und Ausführung klären wir Wartungsbedarf, Ersatzteiloptionen und die geeigneten nächsten Schritte.
Häufige Fragen
Orientierung vor der Auswahl eines Top-Laders
Welches LYM-Modell eignet sich als Alternative zu meiner WM-Anlage?
Eine direkte 1:1-Nachfolge gibt es nicht. Wir vergleichen Korbgröße und Belastbarkeit der bisherigen Anlage mit deinen heutigen Bauteilen, der Verschmutzung, dem gewünschten Prozess und dem Handling.
Wie unterstützt k.systems Betreiber bestehender WM-Top-Lader?
k.systems unterstützt dich bei der technischen Einordnung, Wartung und Ersatzteilprüfung bestehender WM-Top-Lader. Anhand von Modell, Baujahr und Ausführung klären wir gezielt, welche Service- und Ersatzteillösungen für deine Anlage verfügbar sind.
Welcher Top-Lader eignet sich für schwere Bauteile?
Innerhalb der LYM-Baureihe reichen die maximalen Beladungen von 200 kg beim LYM 950 bis 700 kg beim LYM 1500. Zusätzlich müssen Bauteilabmessungen, Schwerpunkt, Aufnahme und sichere Beladung berücksichtigt werden.
Welche LYM-Konfiguration passt zu deiner Reinigungsaufgabe?
Schick uns Bauteilabmessungen, Gewicht, Verschmutzung und den gewünschten Ablauf. Wir prüfen Modell, Korb, Medienkreislauf und mögliche projektspezifische Ergänzungen.
