Spritzreinigung und Sonderanlagenbau
Spritzreinigungsanlagen vom Einzelprozess bis zur automatisierten Sonderanlage
Eine Spritzreinigungsanlage wird nicht allein über Kammergröße oder Pumpendruck ausgewählt. Bauteillage, Düsenanordnung, Medium, Prozesszeit und Materialfluss müssen zusammenpassen. Wir entwickeln daraus eine Lösung für deinen tatsächlichen Reinigungsprozess – von der kompakten Chargenanlage bis zur automatisierten Sonderanlage.
Verfahrensprinzip
Wie Spritzreinigung technisch wirkt
Beim Spritzreinigen wird das Reinigungsmedium über Düsen gezielt auf das Bauteil geführt. Die Strömung unterstützt das Ablösen und Austragen von Ölen, Emulsionen, Spänen oder anderen fertigungsbedingten Rückständen. Chemie, Temperatur und Einwirkzeit ergänzen diese mechanische Wirkung.
Entscheidend ist nicht automatisch ein möglichst hoher Druck. Ebenso wichtig sind Volumenstrom, Auftreffwinkel, Düsenabstand, Werkstückaufnahme und die Erreichbarkeit kritischer Flächen. Abschattungen, Sacklöcher und innenliegende Konturen müssen bereits bei der Auslegung berücksichtigt werden.
Eignung und Grenzen
Wann Spritzreinigung passt – und wann genauer geprüft werden muss
Das Verfahren ist besonders interessant, wenn Flächen gezielt erreicht und wiederkehrende Bauteile in einem geschlossenen Prozess behandelt werden sollen. Bei komplexen Innengeometrien entscheidet der Versuch am realen Bauteil.
Typische Stärken
- gezielte mechanische Wirkung auf zugänglichen Flächen
- definierte Positionierung in Korb oder Werkstückaufnahme
- gut strukturierbare Chargen- und Durchlaufprozesse
- Kombination mit Spülen, Abblasen oder Trocknen
- Integration von Filtration und Medienpflege
Wichtige Prüfstellen
- Abschattung durch Bauteil, Korb oder andere Werkstücke
- Sacklöcher, Kanäle und schwer erreichbare Innenkonturen
- Verschleppung zwischen Wasch- und Spülstufen
- empfindliche Oberflächen und Bauteilbereiche
- sicheres Ablaufen und vollständige Trocknung
Technische Auslegung
Fünf Faktoren bestimmen den Spritzprozess
Eine belastbare Auslegung beginnt beim Werkstück. Erst wenn Bauteil, Verschmutzung und Zielzustand beschrieben sind, lassen sich Düsen, Pumpen, Prozessstufen und Automatisierungsgrad sinnvoll festlegen.
Bauteillage
Orientierung, Drehung und Werkstückaufnahme entscheiden, welche Flächen erreicht werden und wie Flüssigkeit abläuft.
Düsenbild
Strahlform, Winkel, Abstand und Anordnung müssen kritische Bereiche treffen, ohne unnötige Abschattung.
Druck und Volumenstrom
Beide Größen werden gemeinsam auf Verschmutzung, Geometrie und notwendige mechanische Wirkung abgestimmt.
Prozessstufen
Waschen, Spülen, Abblasen und Trocknen richten sich nach Zielzustand und anschließendem Produktionsschritt.
Medienpflege
Filtration, Ölabscheidung, Nachdosierung und Badführung beeinflussen Prozessstabilität und Wartungsaufwand.
Anlagenkonzepte
Die Bauform folgt Beladung, Prozessfolge und Materialfluss
Spritzreinigung kann in kompakten Chargenanlagen, mehrstufigen Kammerkonzepten oder kontinuierlichen Linien umgesetzt werden. Entscheidend ist, wie Bauteile zugeführt, positioniert und weitergegeben werden.
Chargen- und Kammeranlagen
Für definierte Beladungen, flexible Programme und unterschiedliche Werkstückvarianten. Die Beschickung kann von oben oder von vorn erfolgen; maßgeblich sind Ergonomie, Bauteilgewicht und Zugänglichkeit.

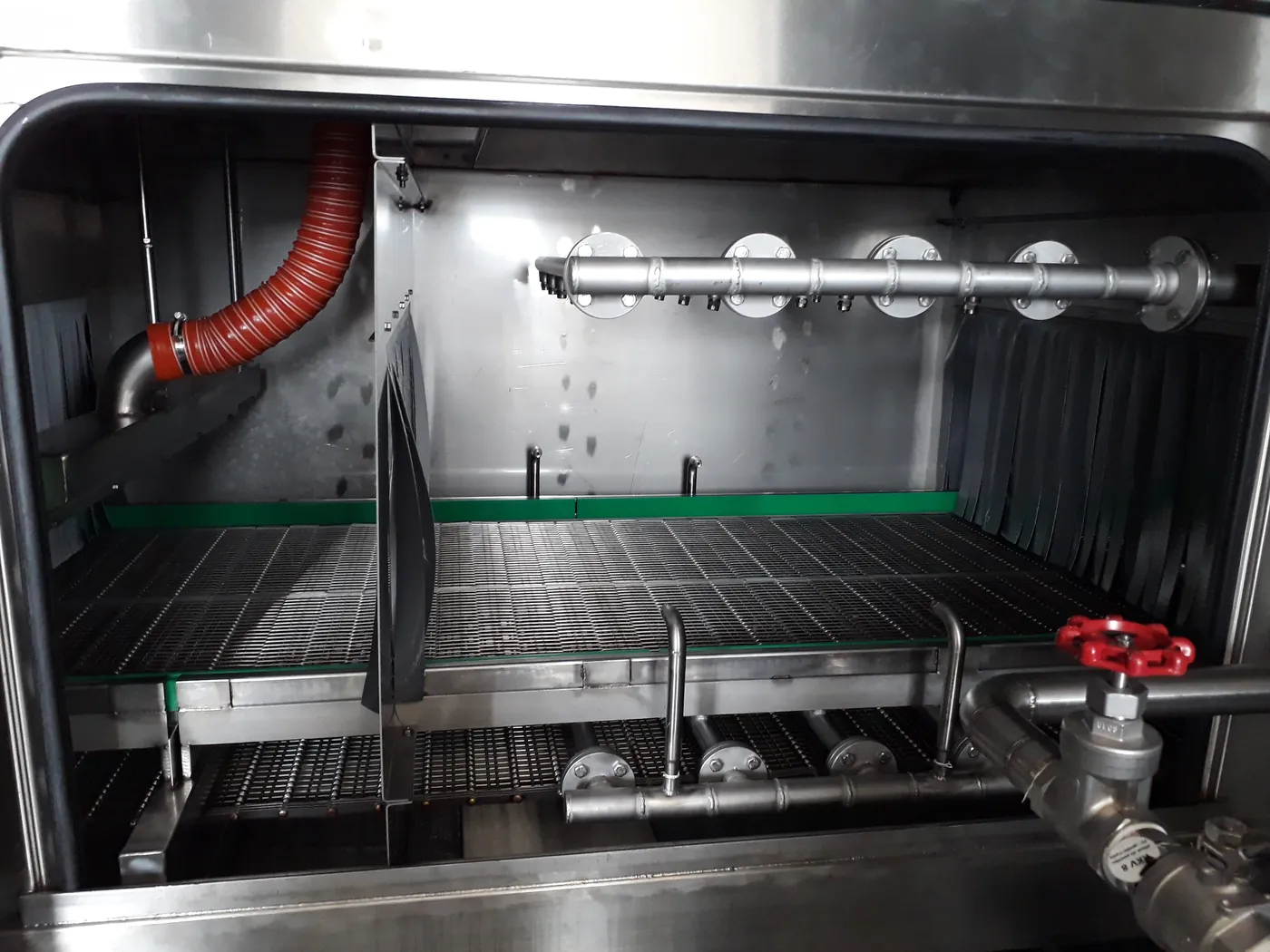

Durchlauf- und Tunnelanlagen
Für wiederkehrenden Materialfluss und definierte Taktzeiten. Mehrere Zonen können Waschen, Spülen, Abblasen und Trocknen mit klaren Übergabepunkten verbinden.
Sonderbauformen
Für große, schwere oder ungewöhnliche Bauteile, besondere Prozessfolgen sowie eine Beschickung, die in Standardabmessungen oder übliche Werkstückkörbe nicht sinnvoll passt.
Standard, Anpassung oder Sonderanlage
Der notwendige Individualisierungsgrad ergibt sich aus dem Prozess
Nicht jede Aufgabe benötigt eine vollständige Neukonstruktion. Gleichzeitig sollte eine Standardanlage nicht mit aufwendigen Kompromissen an einen ungeeigneten Materialfluss angepasst werden.
Standardkonzept
Für klar abgrenzbare Bauteile und Verschmutzungen, übliche Beladungen sowie einen ein- oder mehrstufigen Ablauf innerhalb einer vorhandenen Bauform.
Angepasste Lösung
Für individuelle Düsenrahmen, Werkstückaufnahmen, Filtration, Trocknung, Beladehöhen oder Steuerungsfunktionen bei erhaltener Grundbauform.
Automatisierte Sonderanlage
Für besondere Bauteile, mehrere Stationen, definierte Taktzeiten, automatisches Handling und die Einbindung in vorhandene Produktionsprozesse.
Automation und Produktionsintegration
Automatisierung beginnt vor der Reinigungskammer
Bei wiederkehrenden Abläufen bestimmen Zuführung, Greifpunkte, Werkstückträger und Übergaben ebenso stark über die Prozessqualität wie der Waschschritt selbst. Deshalb werden Handling und Spritzprozess gemeinsam betrachtet.
- automatisches Be- und Entladen mit Robotik oder Fördertechnik
- definierte Positionierung für reproduzierbare Düsenwirkung
- Verkettung mehrerer Wasch-, Spül- und Trocknungsstufen
- Steuerungs-, Signal- und Prozessschnittstellen zur Produktion
- Zugänglichkeit für Bedienung, Reinigung, Wartung und Medienpflege
Prozessstufen und Medienführung
Nicht jede Spritzreinigung braucht denselben Ablauf
Ob eine Waschstufe genügt oder Spülen, Abblasen und Trocknen ergänzt werden müssen, hängt vom Zielzustand und dem Folgeprozess ab. Auch Filtration und Badpflege werden nicht pauschal gewählt, sondern nach Schmutzeintrag und erforderlicher Prozessstabilität.
| Prozessschritt | Aufgabe | Wichtige Auslegungspunkte |
|---|---|---|
| Waschen | Verunreinigungen lösen, ablösen und aus dem Bauteilbereich austragen. | Medium, Temperatur, Zeit, Düsenbild, Druck und Volumenstrom. |
| Spülen | Waschmedium und gelöste Rückstände reduzieren, wenn der Folgeprozess es verlangt. | Spülqualität, Verschleppung, Kaskadenführung und Bauteilentleerung. |
| Abblasen und Trocknen | Restflüssigkeit entfernen und das Bauteil für Handhabung oder Weiterverarbeitung vorbereiten. | Geometrie, Restfeuchte, Temperatur, Luftführung und Taktzeit. |
| Medienpflege | Ausgetragene Verunreinigungen vom Prozessmedium trennen und den Badzustand führen. | Filtration, Ölabscheidung, Schlamm, Nachdosierung und Zugänglichkeit. |
Typische Aufgaben
Spritzreinigung wird vom Bauteil und Folgeprozess her bewertet
Statt eine pauschale Brancheneignung zu versprechen, betrachten wir die konkrete Aufgabe. Typische Ausgangssituationen sind bearbeitete Metallteile mit Ölen und Spänen, Komponenten aus Instandhaltung und Aufarbeitung, Vorreinigung vor Montage oder Beschichtung sowie große und schwere Werkstücke mit definiert zugänglichen Flächen.
Zerspante Bauteile
Entfernung geeigneter Bearbeitungsöle, Emulsionen und loser Späne vor dem nächsten Prozessschritt.
Wartungsteile
Reinigung wiederkehrender Komponenten vor Prüfung, Reparatur oder erneuter Montage.
Oberflächenvorbereitung
Definierte Vorreinigung vor Montage, Beschichtung oder weiterer Bearbeitung.
Große Werkstücke
Bauteilspezifische Aufnahme und gerichtete Beaufschlagung dort, wo Standardkörbe nicht passen.
Projektablauf
Von der Reinigungsaufgabe zur Spritzreinigungsanlage
Je klarer Bauteile und Produktionsdaten beschrieben sind, desto gezielter lassen sich Prozess, Bauform und Automatisierungsumfang auslegen.
Aufgabe erfassen
Bauteil, Verschmutzung, Zielzustand und Folgeprozess beschreiben.
Versuch bewerten
Reinigung und kritische Bereiche bei Bedarf am realen Bauteil prüfen.
Prozess auslegen
Düsen, Medium, Prozessstufen und Medienpflege festlegen.
Integration planen
Handling, Steuerung, Sicherheit, Medien und Schnittstellen abstimmen.
Umsetzen
Anlage realisieren, in Betrieb nehmen und in den Ablauf einbinden.
Vertiefende Seiten
Direkt zur passenden Bauform oder Planungshilfe
Die folgenden Seiten vertiefen einzelne Anlagenkonzepte. Welche Bauform für dein Bauteil passt, sollte anhand von Beladung, Prozessfolge und Materialfluss bewertet werden.
Häufige Fragen
Fragen zu Spritzreinigungsanlagen
Welche Verschmutzungen können mit Spritzreinigung entfernt werden?
Spritzreinigung kann für geeignete Öle, Emulsionen, lose Späne, Partikel und fertigungsbedingte Rückstände eingesetzt werden. Ob das Verfahren passt, hängt von Haftung, Menge, Bauteilmaterial, Geometrie und gewünschtem Zielzustand ab.
Wie werden Druck und Düsen ausgewählt?
Druck allein ist kein ausreichendes Auswahlkriterium. Strahlform, Volumenstrom, Winkel, Abstand, Bauteillage und Zugänglichkeit werden gemeinsam betrachtet. Kritische Flächen sollten bei Bedarf in einem Reinigungsversuch geprüft werden.
Wann ist eine mehrstufige Spritzreinigungsanlage sinnvoll?
Wenn nach dem Waschen weitere Schritte wie Spülen, Abblasen oder Trocknen erforderlich sind oder wenn Verschleppung und Medienqualität getrennt geführt werden müssen. Die notwendige Stufenzahl ergibt sich aus dem Folgeprozess.
Wann lohnt sich Automatisierung?
Relevante Faktoren sind Stückzahl, Varianten, Taktzeit, Bauteilgewicht, Ergonomie und definierte Übergabepunkte. Je nach Aufgabe kann eine Teilautomatisierung mit Fördertechnik sinnvoller sein als eine vollständig robotergestützte Linie.
Warum ist eine Testreinigung wichtig?
Am realen Bauteil lässt sich bewerten, ob alle relevanten Flächen erreicht werden und ob Medium, Temperatur, Mechanik und Zeit den gewünschten Zustand erzeugen. Gleichzeitig werden Ablauf, Verschleppung und Trocknung sichtbar.
Spritzreinigungsprozess gemeinsam auslegen
Beschreibe uns Bauteil, Verschmutzung, Zielzustand, Stückzahl und Produktionsablauf. Gemeinsam klären wir, welche Bauform, Prozessstufen und welcher Automatisierungsgrad sinnvoll sind.
