Explosionsschutz | industrielle Teilereinigung
Explosionsschutz für Reinigungsanlagen projektspezifisch planen
Brennbare Reinigungsmedien und eingetragene Rückstände können besondere Anforderungen an die Teilereinigung stellen. k.systems stimmt Prozesskammer, Medienführung, Bedienung und Schutzmaßnahmen auf die konkrete Aufgabe ab. Die Bilder zeigen eine unserer projektspezifisch ausgeführten EX-Anlagen.
Explosionsschutz beginnt vor der Anlagenwahl
Entscheidend ist nicht nur das Reinigungsmedium, sondern die gesamte bestimmungsgemäße Verwendung
Nicht nur das eingesetzte Medium ist relevant: Auch anhaftende Lösemittel, Öle oder andere brennbare Rückstände können in die Anlage gelangen. Deshalb werden Stoffeintrag, Temperatur, Freisetzung und Betriebszustände gemeinsam bewertet. Ein wässriger Reiniger allein schließt eine Explosionsgefährdung nicht aus.
Stoff und Prozess
Reinigungsmedium und eingetragene Rückstände erfassen. Gase, Dämpfe, Nebel und gegebenenfalls brennbare Stäube in der Bewertung berücksichtigen.
Zone und Aufstellung
Prozesskammer, Behälter und Medienkreisläufe sowie den Aufstellbereich getrennt betrachten und ihre Schnittstellen abstimmen.
Betriebszustände
Normalbetrieb, Beladung, Entleerung, Reinigung, Wartung, Störung und vorhersehbare Fehlanwendung berücksichtigen.
ATEX sauber einordnen
Geräteanforderungen und Betreiberpflichten greifen ineinander
Die beiden europäischen Regelungsbereiche verfolgen ein gemeinsames Schutzziel, adressieren aber unterschiedliche Verantwortlichkeiten.
Die Richtlinie betrifft Geräte und Schutzsysteme, die für den Einsatz in explosionsgefährdeten Bereichen vorgesehen sind. Die konkrete Ausführung hängt unter anderem von vorgesehener Zone, Gerätegruppe und Kategorie ab.
EU-Richtlinie ansehen ↗Die Richtlinie regelt Mindestanforderungen zum Schutz Beschäftigter. Die Beurteilung des Explosionsrisikos, die Zoneneinteilung und das Explosionsschutzdokument liegen beim Betreiber beziehungsweise Arbeitgeber.
EU-Richtlinie ansehen ↗Von den Betreiberangaben zum Maschinenkonzept
Explosionsschutz wird in die Anlagenprojektierung integriert
Das Schutzkonzept folgt einer klaren Reihenfolge: Gefährliche explosionsfähige Gemische möglichst vermeiden, wirksame Zündquellen ausschließen und – soweit erforderlich – Explosionsauswirkungen begrenzen. Welche Maßnahmen dafür geeignet sind, ergibt sich aus der konkreten Gefährdungsbeurteilung und Anlagenbewertung.
Randbedingungen
Medium, Zone, Aufstellort, Temperatur, Durchsatz und Betriebszustände dokumentieren.
Mögliche Zündquellen
Elektrische und mechanische Komponenten, heiße Oberflächen sowie elektrostatische Effekte einbeziehen.
Schutzkonzept
Maßnahmen zur Gemisch- und Zündquellenvermeidung sowie erforderlichenfalls zur Auswirkungsbegrenzung festlegen.
Schnittstellen
Verantwortungsgrenzen, Betreiberangaben, Prüfungen und projektspezifische Nachweise festhalten.
Medienführung und technische Lüftung
Freisetzung vermeiden und Prozesszustände beherrschbar machen
Behälter, Leitungen, Pumpen und Dichtungen werden auf Medien, Temperaturen und Betriebszustände abgestimmt. Wo Stoffe freigesetzt werden können, müssen Erfassung, Abluftweg und die Schnittstelle zur bauseitigen Lüftung zusammenpassen. Auch Filterwechsel, Entleerung und Wartung gehören in diese Betrachtung.
- Geschlossene Medienkreisläufe und geeignete Werkstoffe prüfen
- Temperaturüberwachung und sichere Grenzwerte festlegen
- Freisetzungsstellen, Absaugpunkte und Lüftungskonzept zusammen betrachten
- Erdung, Potentialausgleich und elektrostatische Risiken berücksichtigen
Bedienung, Überwachung und sichere Zustände
Sicherheitsfunktionen mit Prozess und Materialfluss verbinden
Das geschlossene Bediengehäuse der gezeigten Anlage macht einen Teil der technischen Ausführung sichtbar. Entscheidend ist jedoch das Zusammenspiel: Erforderliche Überwachungen müssen Prozessfreigaben und Reaktionen bei Abweichungen zuverlässig auslösen. Öffnen, Stillsetzen und Wartung werden als eigene Betriebszustände berücksichtigt.
- Tür- und Haubenüberwachung mit Prozessfreigaben verknüpfen
- Erforderliche Lüftungs- und Temperaturüberwachung mit definierten Reaktionen verknüpfen
- Handling und gegebenenfalls automatisierte Übergaben in das Sicherheitskonzept integrieren
- Schnittstellen zu Hallenlüftung und übergeordneten Anlagenzuständen definieren

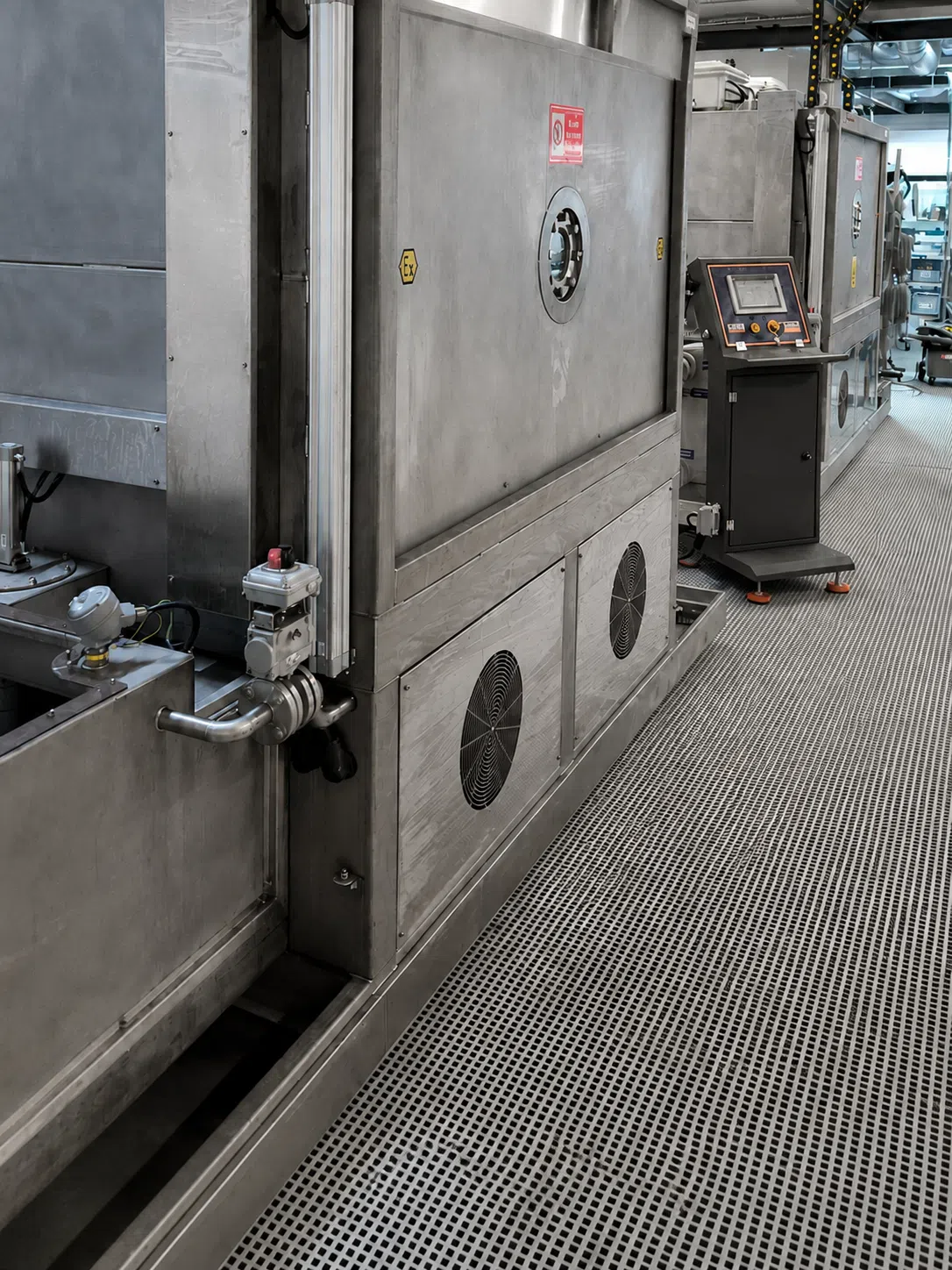

Einblicke in die konkrete Ausführung
Prozessraum und Peripherie gemeinsam auslegen
Die Aufnahmen zeigen unterschiedliche Bereiche derselben Anlage. Sie verdeutlichen, wie eng Kammer, elektrische Ausrüstung, Leitungen und Aufstellumgebung zusammenhängen.
Für dein Projekt stimmen wir Reinigungsverfahren, Stoffverträglichkeit, Schutzmaßnahmen und Übergabepunkte aufeinander ab. Bestehende Ausführungen dienen dabei als Anschauung – die technische Eignung wird für jede Aufgabe neu geprüft.
Klare Verantwortungsgrenzen
Welche Angaben vom Betreiber kommen und was die Anlagenprojektierung daraus macht
Betreiberseitige Grundlage
- Gefährdungsbeurteilung und Explosionsschutzdokument
- Zoneneinteilung am vorgesehenen Aufstellort
- Stoffdaten, Einsatzmengen und Betriebsbedingungen
- Anforderungen an Hallenlüftung, Schnittstellen und Organisation
- Organisation der erforderlichen Prüfungen vor Inbetriebnahme und im Betrieb
Projektbezogene Anlagenauslegung
- Bestimmungsgemäße Verwendung und technische Grenzen
- Bewertung der Gesamtanlage und Auswahl geeigneter Komponenten
- Überwachungen, Verriegelungen und sichere Anlagenzustände
- Abstimmung der Herstellerverantwortung, erforderlichen Konformitätsverfahren und Dokumentation
- Definierte Übergabepunkte und Prüfanforderungen für das Projekt
Für eine belastbare Vorprüfung
Diese Informationen helfen beim Projektstart
Zoneneinteilung, Raumkonzept, vorhandene Lüftung und angrenzende Bereiche.
Sicherheitsdatenblätter von Medien und Rückständen, Einsatzmengen und relevante Brand- und Explosionskenngrößen.
Temperatur, Zeit, Druck, Badbewegung, Absaugung sowie Normal- und Sonderbetriebszustände.
Werkstück, Beladung, Durchsatz, Handling, Takt und Schnittstellen zur Produktion.
Planst du eine Reinigungsanlage für einen Ex-Bereich?
Schick uns deine Stoffdaten, Angaben zu Bauteilen und Rückständen, die Betriebsbedingungen und vorhandene Unterlagen zum Aufstellbereich. Gemeinsam stimmen wir die nächsten Bewertungsschritte und eine passende Anlagenlösung ab.
