Referenzprojekt · Bahninstandhaltung
Bahn-Wälzlager gezielt entfetten
Zweistufige Reinigung für die anschließende Prüfung und Aufarbeitung
Starke Fettanhaftungen erschweren die Beurteilung von Wälzlagern. Der beschriebene Anwendungsfall zeigt, wie Grob- und Feinwäsche die Reinigung ein- und zweireihiger Lager verbinden.
Ergebnisse aus dem Praxislauf
Ergebnisse im Anwendungsfall
Fett entfernen. Die Prüfung vorbereiten.
Die Angaben beziehen sich auf den beschriebenen Praxislauf. Die Waschzeit ist nicht mit der vollständigen Durchlaufzeit einschließlich Zuführung und Entnahme gleichzusetzen. Ergebnisse hängen vom Lager, der Verschmutzung und den Prozessbedingungen ab.
Einblicke in die Anwendung
Die Lagerreinigung im Video
Die Reinigungsaufgabe
Fett und Verschmutzungen aus dem Lager entfernen

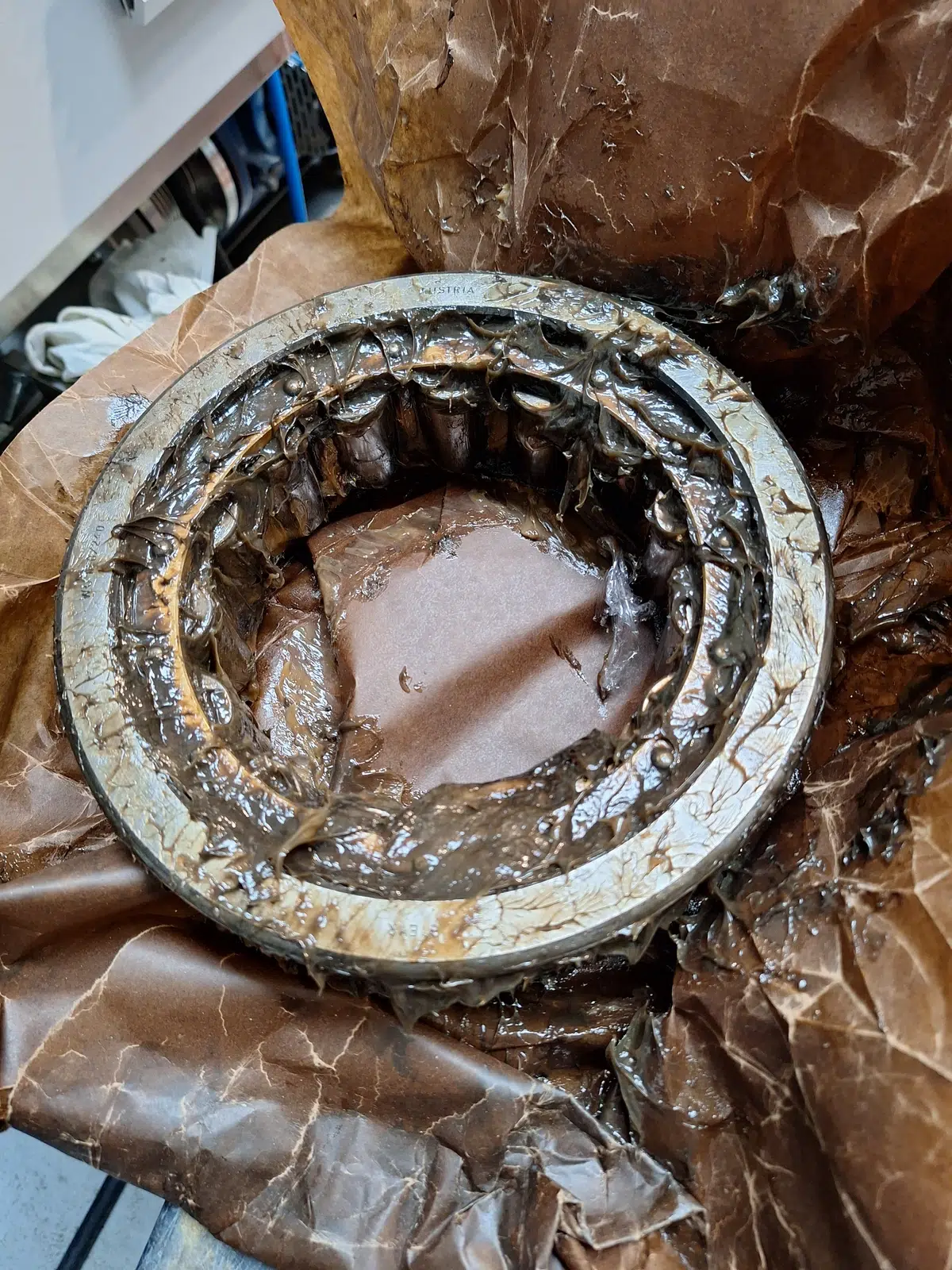

Ein- und zweireihige Wälzlager besitzen schwer zugängliche Bereiche zwischen Ringen, Wälzkörpern und Käfig. Die Reinigung soll Fett und anhaftende Verschmutzungen entfernen, damit die anschließende Prüfung und Aufarbeitung vorbereitet werden kann.

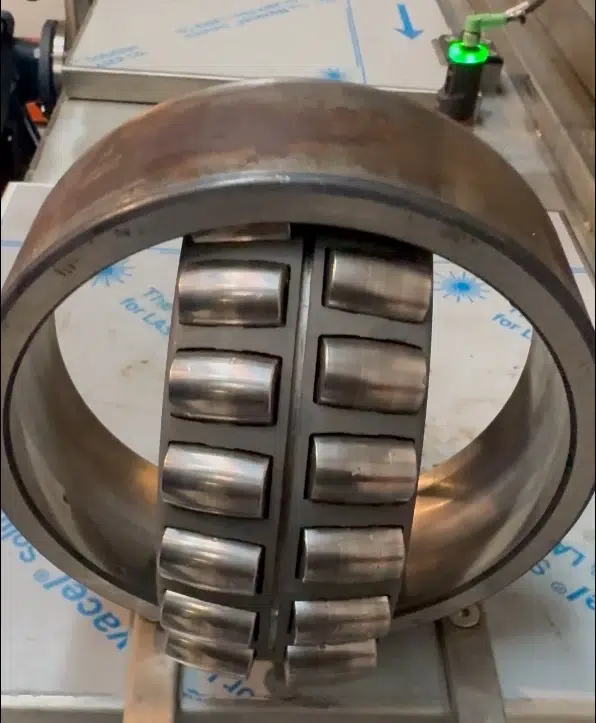

Die Bilder zeigen unterschiedliche Anwendungsbeispiele, keinen Vorher-nachher-Vergleich desselben Bauteils. Über die weitere Verwendung entscheidet die anschließende fachliche Prüfung.

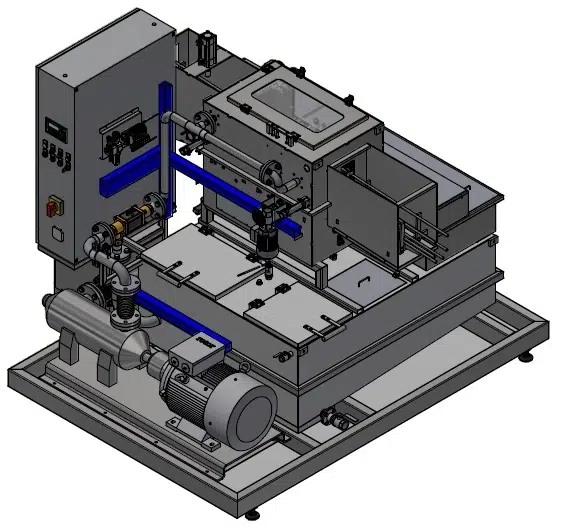

Der Prozess
In vier Schritten durch die Reinigung
Schwerkraftzuführung
Die Lager gelangen über die Zuführung in den Reinigungsprozess.
Grobwäsche
Starke Fettanhaftungen und grobe Verschmutzungen werden entfernt.
Feinwäsche
Die zweite Waschstufe ergänzt die Reinigung der Lager.
Entnahme
Die gereinigten Lager werden zur anschließenden Prüfung entnommen.
Medienaufbereitung als Teil des Prozesses
Die Kaskadenfiltration trennt ausgetragene Partikel aus dem Reinigungsmedium ab. Ein Fettabscheider mit Abstreifer nimmt abgeschiedenes Fett aus dem Prozess auf.
Reinigungsstufen und Medienaufbereitung arbeiten dabei zusammen: Die Verschmutzung wird nicht nur vom Lager gelöst, sondern auch aus dem Medium entfernt.
Technische Eckdaten
Die Prozessparameter im Überblick

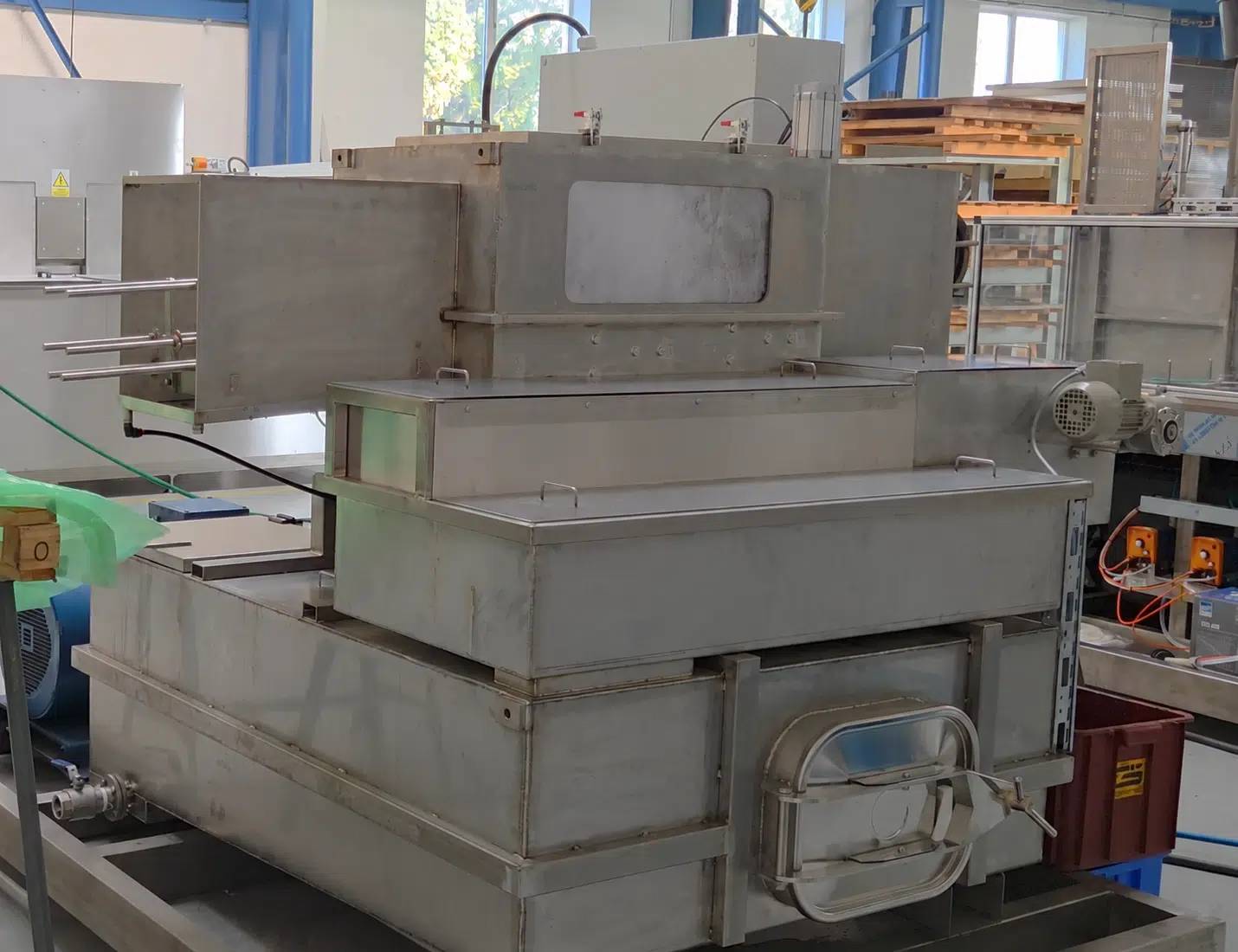

Die folgenden Werte gehören zur beschriebenen Anlage. Die Behandlungszeit lässt sich an die jeweilige Reinigungsaufgabe anpassen.
- Pumpendruck
- 20–36 bar
- Badtemperatur
- maximal 80 °C
- Badvolumen
- 700 Liter
- Behandlungszeit
- einstellbar
